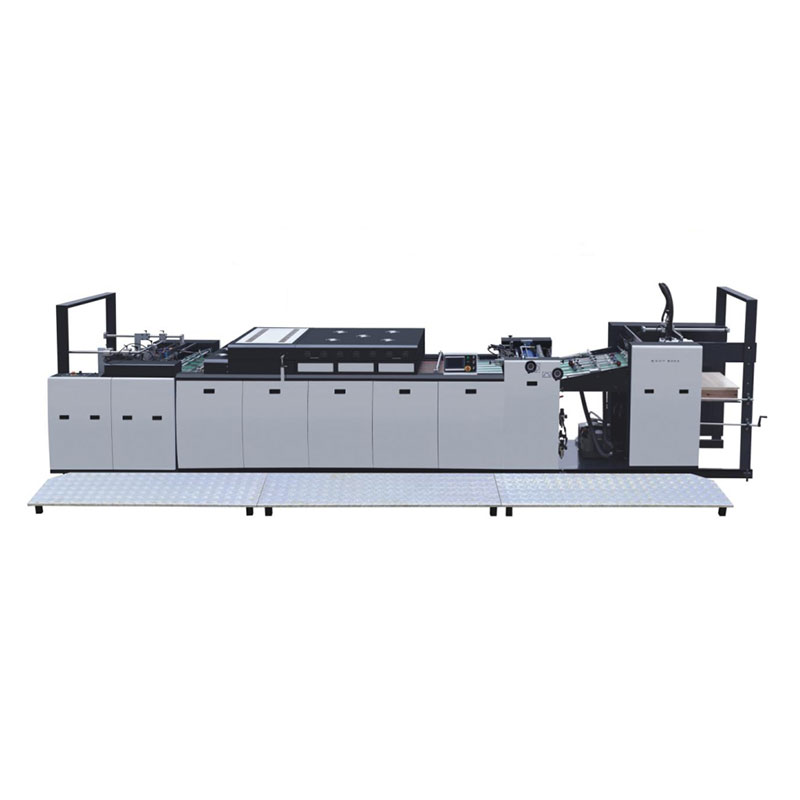

Automatikus, nagysebességű víz alapú bevonógép

Az automatikus, nagysebességű víz alapú bevonógép egy gyakorlati, teljesen automatikus bevonógép, amelyet a New Star Company fejlesztett ki, amely plakátokhoz, könyvekhez, brosúrákhoz, színes dobozokhoz, színes dobozcsomagoláshoz, kézitáskákhoz stb. Személyre szabható, ez egy testreszabott modell, főként a vízbázisú olaj bevonathoz, hólyagos bevonatokhoz.

Meghatározás

Jellemzők

1. A főgép háromhörgő bevonási módszert alkalmaz, a ragasztóhenger átmérőjével 165 mm, a 110 mm-es mérőhenger átmérője és a nyomáshenger átmérője 138 mm, annak biztosítása érdekében, hogy a felületi bevonatnak nincs vonala és narancshéja. A három henger nagy méretű csapágyakat használ az átviteli pontosság biztosítása és a szolgáltatási élettartam növelése érdekében.
2. Stabil teljesítmény. Az átvitel a szinkron szíjtárcsa-átvitelt alkalmazza annak biztosítása érdekében, hogy a bevonatban ne legyen csíkos jelenség, és nincs zaj a nagysebességű működés során.
3. A nagy méretű érintőképernyő-vezérlő művelet egyszerűbb és kényelmesebb, humanizált működési interfész, első és hátsó szállító, egy kulcsos gyorsulás a papírgyűjtéshez és az egy kulcsfontosságú indítás a működési idő megtakarítása érdekében.
4. A automatikus, nagyméretű papír adagolóval felszerelve, Zhejiang Jucheng Feida Head segítségével, a papír táplálása stabil és megbízható.
5.
6.
7. dupla olajtartályokat használnak az olajellátáshoz. Keverő szivattyúval van felszerelve. Válassza ki a lakkot a Mattolajtól. Csökkentse a tisztítási munkát az olaj megváltoztatásakor.
8. Automatikus hálószíj -eltérő korrekciós rendszerrel felszerelt
8. Szabványos konfiguráció 3 UV és 27 IR lámpa, a sütő hőmérsékleti szondával, állandó hőmérséklet -szabályozással, villamos energiával, automatikus hőmérséklet -szabályozó rendszerrel van felszerelve.
9. A papírgyűjtő gép önállóan működik, és pneumatikus papírverést alkalmaz.

Gépi részletek

Az automatikus, nagysebességű víz alapú bevonógépnek egy kulcsos gyorsulási funkciója van. Miután a főgép felgyorsul, a sütő, a papír kézbesítése, az adagoló és a mérőhenger mind a főgép sebességének megfelelően megváltozik.
A mérőhenger szabályozza az olajvastagságot, amelyet az érintőképernyőn be lehet állítani.

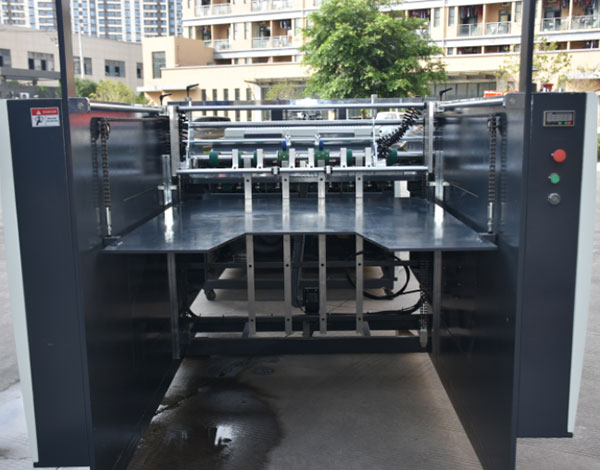

Auto -etetés

1: Adja meg a nagysebességű ofszet sajtó-adagolót (12000 lap/óra) a gyors és stabil működés biztosítása érdekében
2: Papír fotoelektromos vezérlés, automatikus emelés
3: Kettős védelemes adagoló emelő biztonság
4: A legújabb papírcsomagoló kialakítás használata az egész tálcát be lehet tolni, és a tálca közvetlenül a nyomtatás után, kézi papírválasztás nélkül be lehet tolni. Az előzetes állvány is használható. Kétirányú választás. Nagyon megtakarítson a papíridőt és csökkentse az operátorok munkaerő -intenzitását.

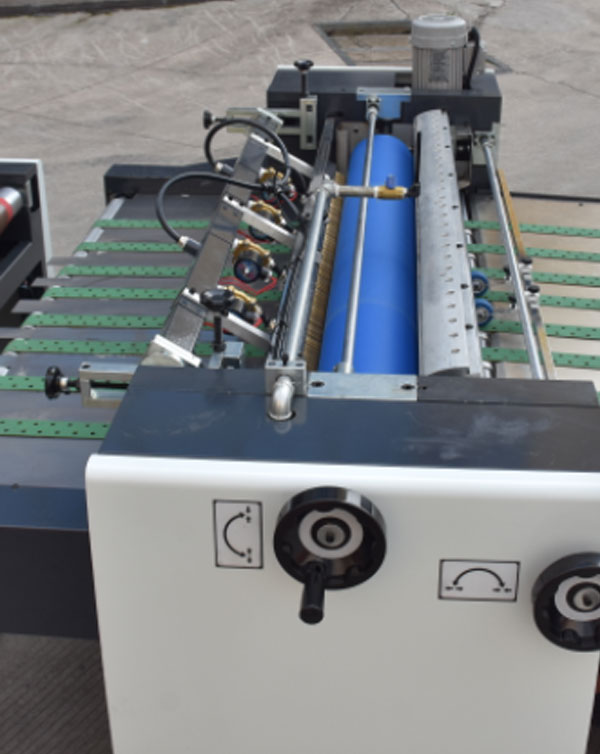

Bevonási szakasz

1: öntöttvas test, erős merevség és hosszú élettartam használata

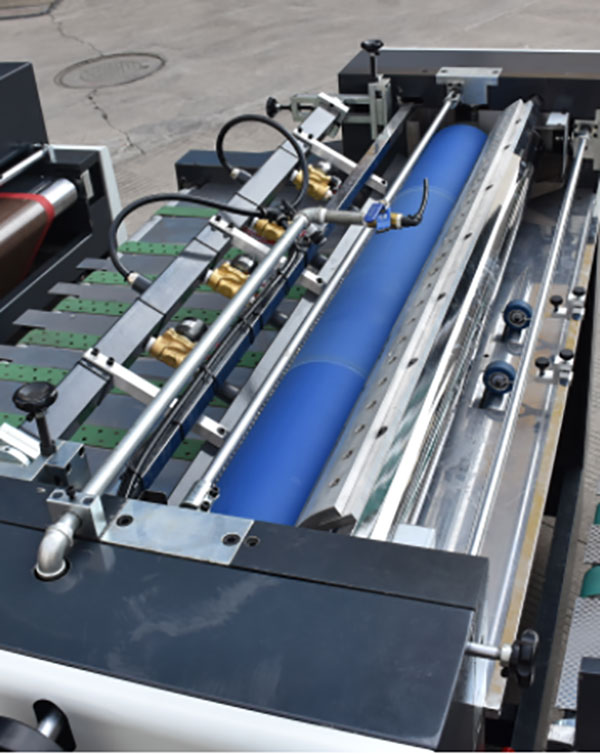

2: Háromgörgős fordított bevonat
A. Az olaj vastagságát úgy lehet szabályozni, hogy beállítja a mérőhenger sebességét az olajmegtakarításhoz
B. Egy külön frekvenciaváltó vezérli a mérőhenger megfordítását, amelynek több frekvenciájú konverter, motorok, reduktorok és egyéb konfigurációk vannak, mint a hagyományos gördülő bevonat.
C. Vashenger 130 mm A krómozott tükör felületi kezelést alkalmazza, a 165 mm-es gumihenger 60 fokos poliuretán gumi görgőt alkalmaz. Minél nagyobb a henger, annál vastagabb a gumi, biztosítva a finom bevonatot és a narancshéj nélkül.

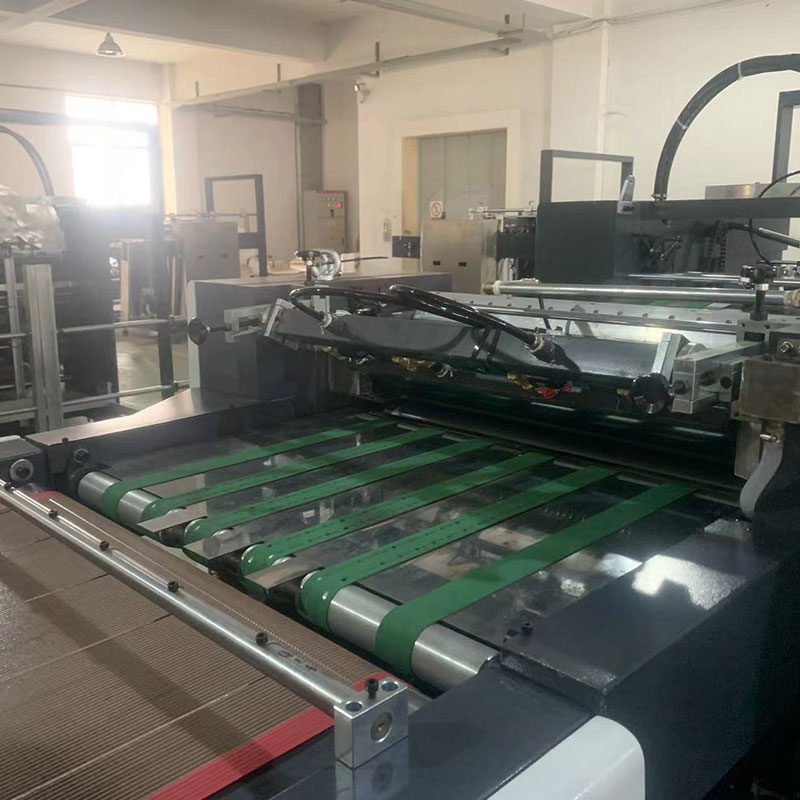

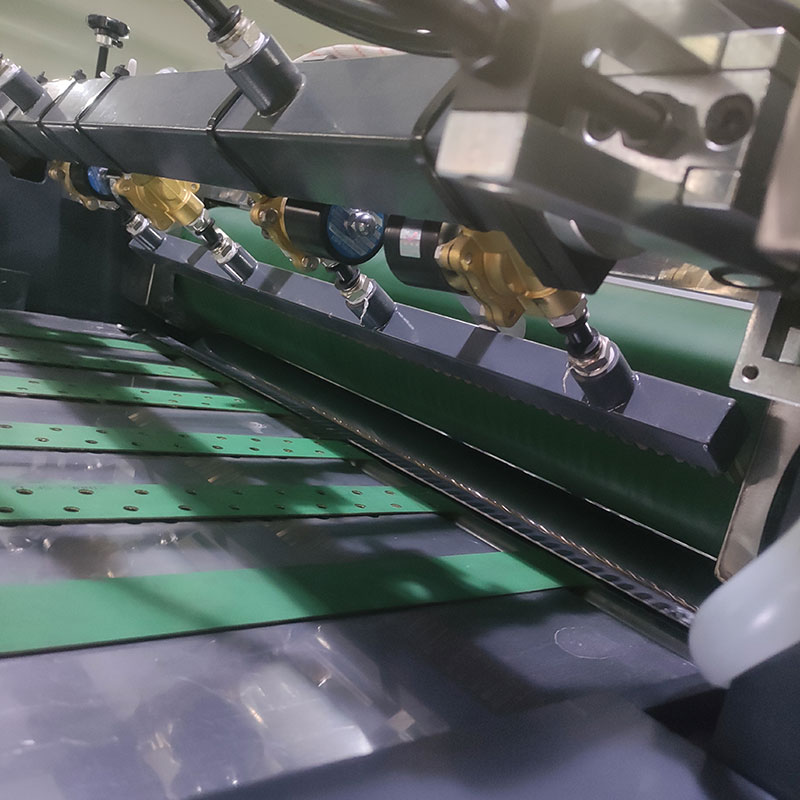

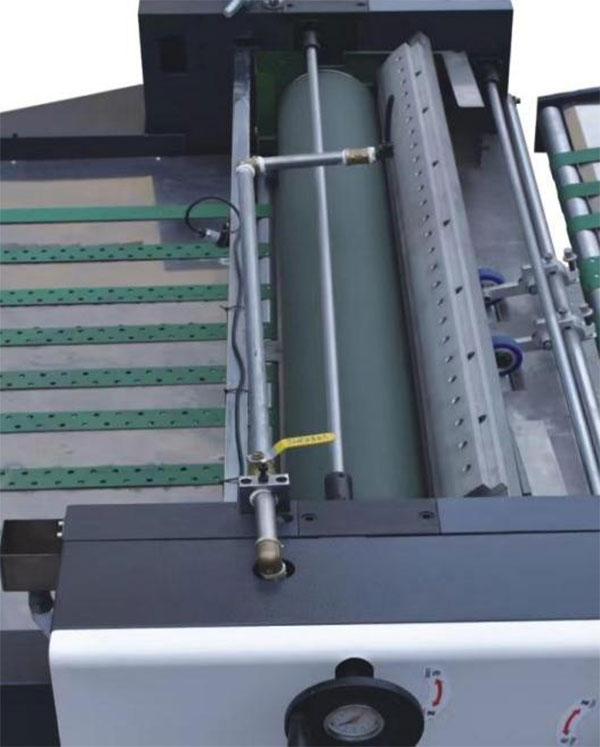

3: Légkéssel felszerelt, 80 g vékony papírt, a szél méretét és a fújás idejét a PLC vezérli.
4: Automatikus stop funkció tekercspapírhoz
5: automatikus számlálási funkció

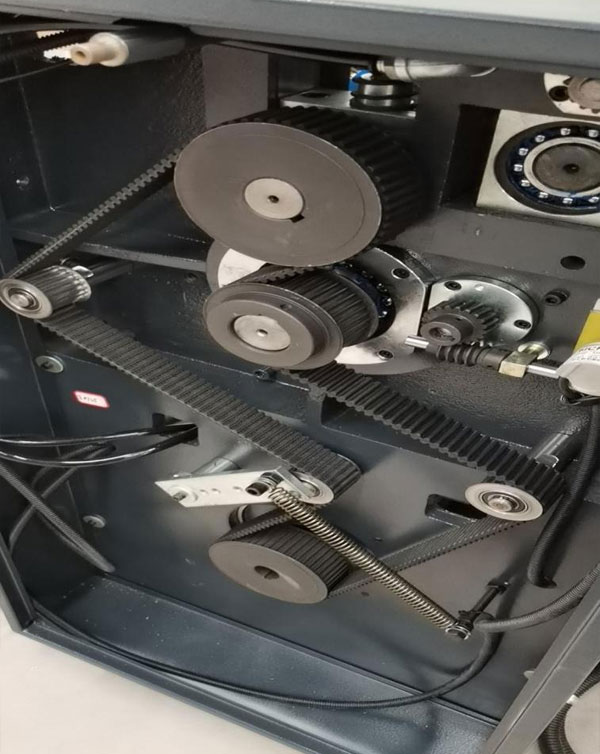

6: A hengereket szinkronban beállítják, a szinkron öv hajtja, hogy a bevonat -effektus stabil és nagyszerű legyen.
7: Két olajtartályral, UV-vel és IR-vel felszerelt, és hőmérséklet-fűtési szabályozással felszerelt, hogy biztosítsa az UV-olaj 40-60 fokos bevonódását
8.: A bevonóhenger és az egyes gépfejek nyomóhengere közötti rés 0-50 mm-ig állítható.
9: A főhengerek 55 átmérőjű tengelyfejet és nagy teherbírású csapágyakat fogadnak el, amelyek jelentősen meghosszabbítják a csapágyak élettartamát.
10: A membránszivattyút használják olajellátáshoz, nincs szükség motorra, és a művelet biztonságosabb.
11. ábra: Dupla kaparók és egy egyedi alsó henger automatikus tisztító rendszer, duplaolaj -paneles eszköz, az alsó henger merül a kis olajteknőhöz, amely hatékonyan megtisztíthatja az alsó hengert, és megakadályozhatja, hogy az olaj száradjon a leállítás során

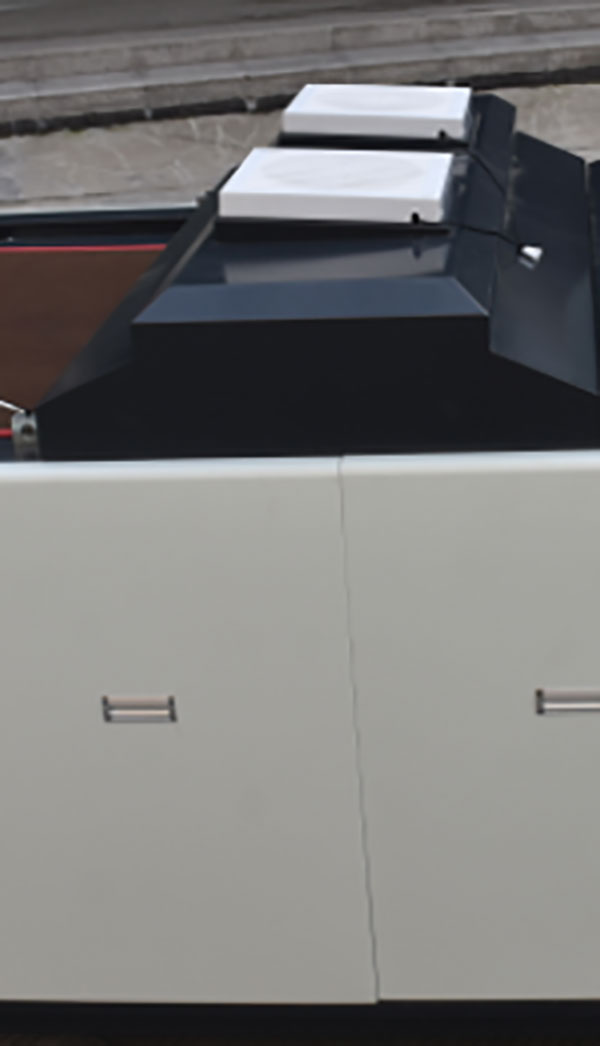

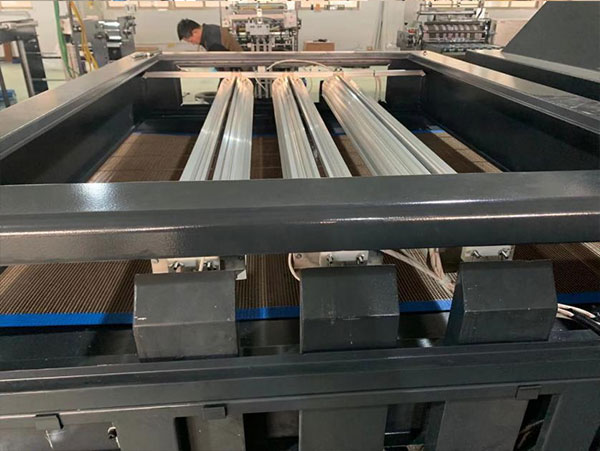

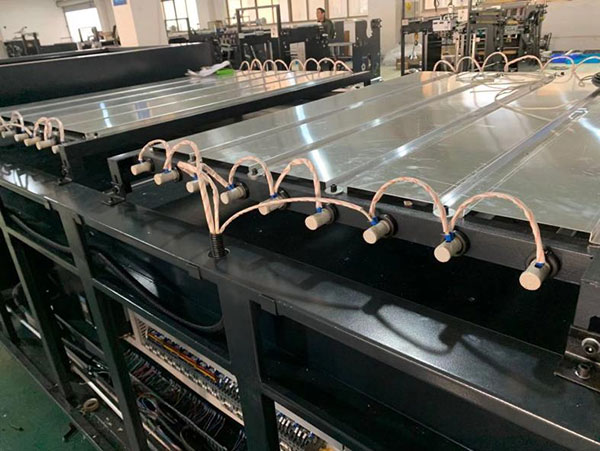

IR szárítási rendszer

1: Minél jobb a sütő kiegyenlítése, annál erősebb a szárítás és a kikeményedés.
2: 18 IR lámpák, az IR lámpák általában 2 évesek
3: A vészhelyzeti leállítás vagy a túlmelegedés védelmi eszköze, amikor a vészhelyzet leállása vagy a belső hőmérséklet meghaladja a 150 fokot, a védőtakaró automatikusan eloszlik a hő eloszlásához, hogy megakadályozza a tűz megakadályozását
4: Szellőztető rendszerrel felszerelve egy erős szívóeszköz egy kipufogóventilátorból és egy széldobozból áll, amely kinyerheti az ózonot, eloszlathatja a hőt, és a papírt nem könnyű göndöríteni a kemencében, de simán áthaladhat.

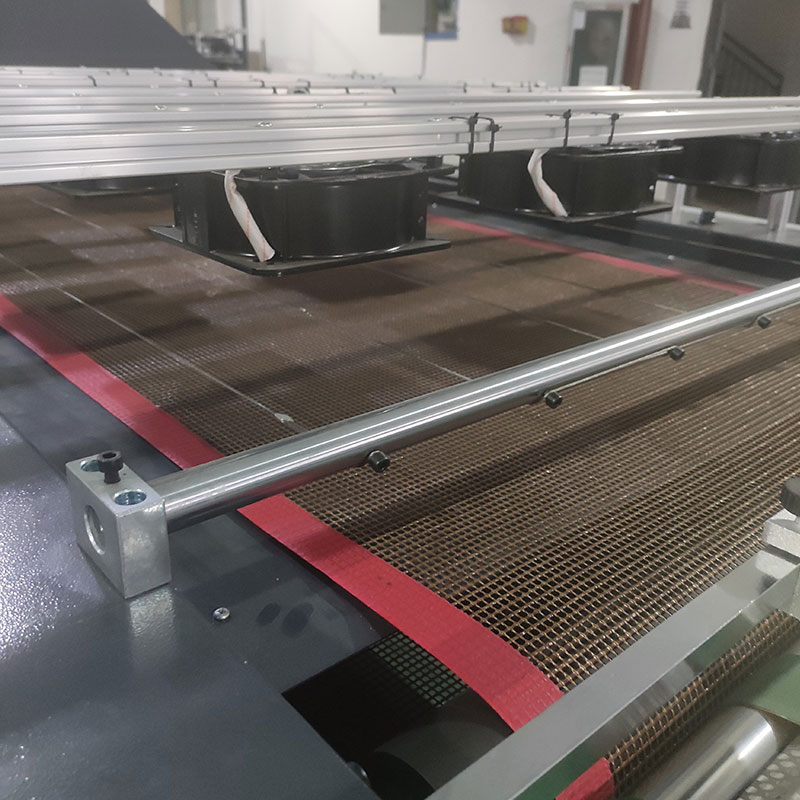

5. ábra: Automatikus korrekciós rendszerrel felszerelt (kettős korrekció, kettős túlzott védelem). A szállító cikk elfogadja az importált teflon szállítószalagot, amely megakadályozhatja az ultraibolya sugarakat, erős és tartós, nem támogatja a papírt
6.: A szívás teljes folyamata annak biztosítása érdekében, hogy a bevonatermékek ne lebegjenek, és ne halmozzanak fel papírt. A sütő vashuzalvédelemmel van felszerelve, hogy megakadályozzák a papír lebegését a papírra, és tüzet okozhat.

Hűtőrendszer

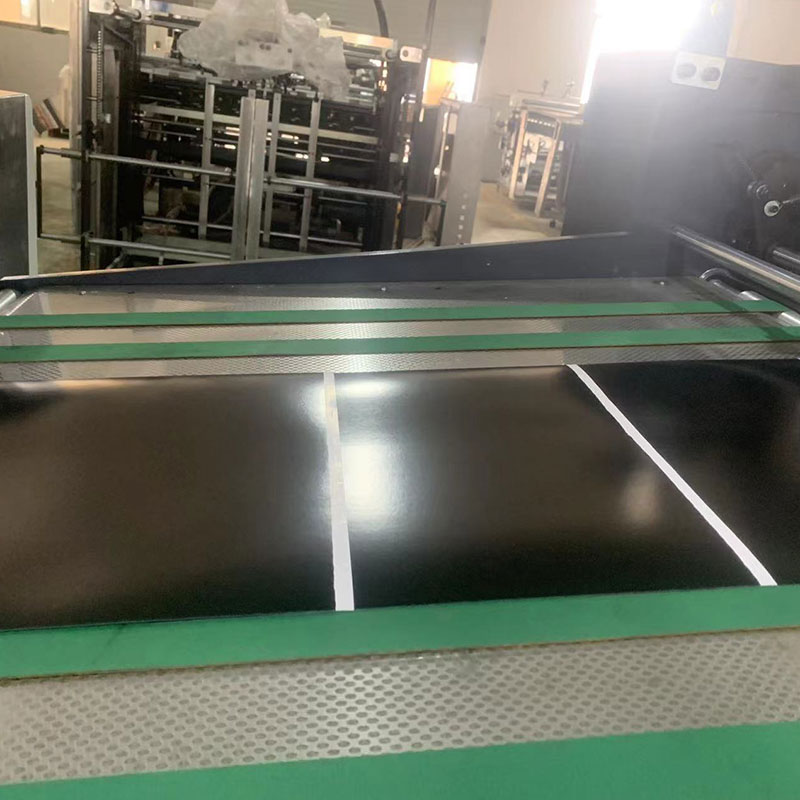

Miután a papír kiszárad, gyorsan léghűtéssel rendelkezik, hogy a papírt gyorsabban szárítsák meg a tapadásgátló nélkül.

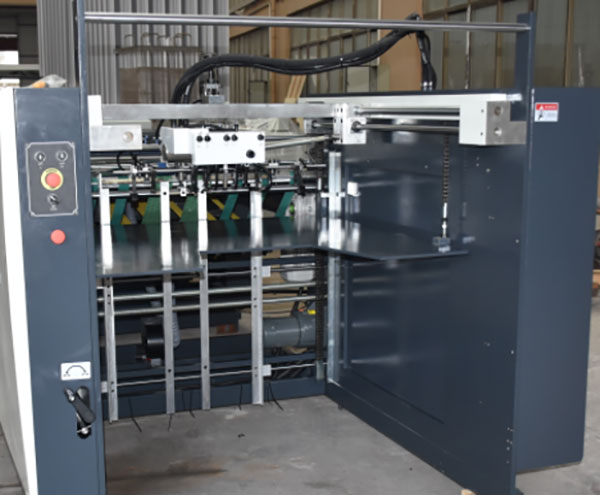

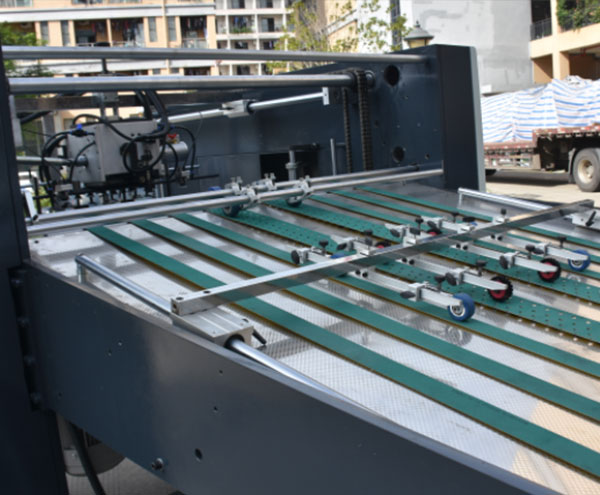

Automatikus szállítási rendszer

1. papír fotoelektromos vezérlés, automatikus emelés
2. Kettős védelemes adagoló emelő biztonság
3. Pneumatikus papírlap funkcióval felszerelt, beállíthatja a papírverés számát és idejét a szépség biztosítása érdekében
4.

Teljesítmény porítóeszköz （Opcionális）

1. A vízpor eltávolításának módszerével a por eltávolítás hatékonysága eléri a 75% -ot anélkül, hogy a papírt károsítaná. A test kiváló minőségű öntöttvasból készül, hogy biztosítsa a pontosságot.
Az alsó olajfej három görgős bevonatot fogad el, és szinkron övkerék-sebességváltót alkalmaz, hogy javítsa az átviteli hatékonyságot és csökkentse a bevonóvezetékeket.
2. Vegye figyelembe a bevonathatást anélkül, hogy megkarcolná a papírt
