Automatikus dombornyomó lamináló gép

Az automatikus domborító lamináló gép hatékonyan oldotta meg a fotónyomó ipar legnagyobb fájdalompontját: a környezetvédelmi követelmények kielégítésének képtelensége. Zöld és környezetbarát, segítse vállalkozását a zöld és a fenntartható fejlődés elérésében! Az innovatív négyhengeres domborító mechanizmus, a több textúra egygombos váltása javítja a hatékonyságot.

Műszaki paraméterek

Jellemzők

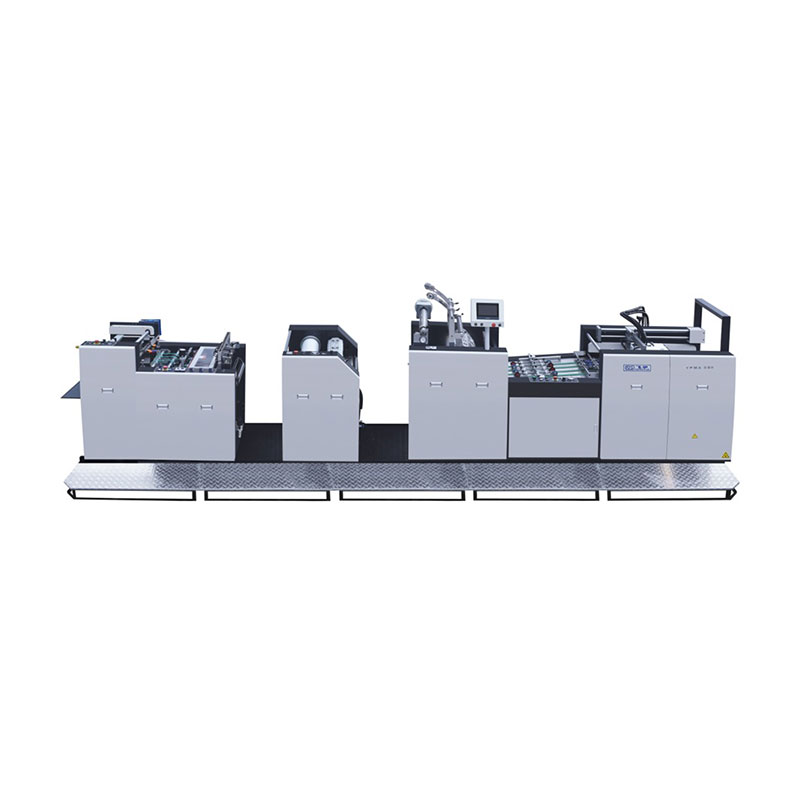

Az YFMA-590/760Y automatikus domborító lamináló gép sok éven át az új csillag klasszikus terméke. Ez egy új automatikus modell, amelyet kifejezetten a piac kis méretének és kis kötegelt problémáira terveztek, különös tekintettel a címkékre, a képekre, a digitális nyomtatásra, a kereskedelmi nyomtatásra, a könyvekre, az ön ragaszkodó laminálására. Automatikus nyomórendszerrel felszerelve a finom papírfelület javítására és a nagyobb érték tükrözésére.

1: Magassebességű eltolás adagoló a gyors és stabil működés biztosítása érdekében
2: Nagyszerű intelligencia, az egész gépet a PLC és az ember-gép vezérli, és mindegyik rész frekvencia-konvertált és szervo-kapcsolt, hogy biztosítsa a sebesség szinkronizálását, és egyszerűen egy ember működjön.
3: Nagy sebesség, nagy hatékonyság és egyszerű működés
4: Laminálása és dombornyomása egy gépen

Gépszerkezet

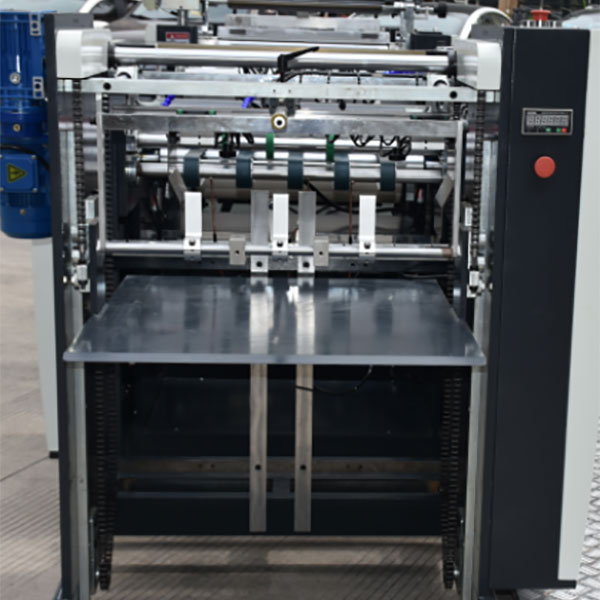

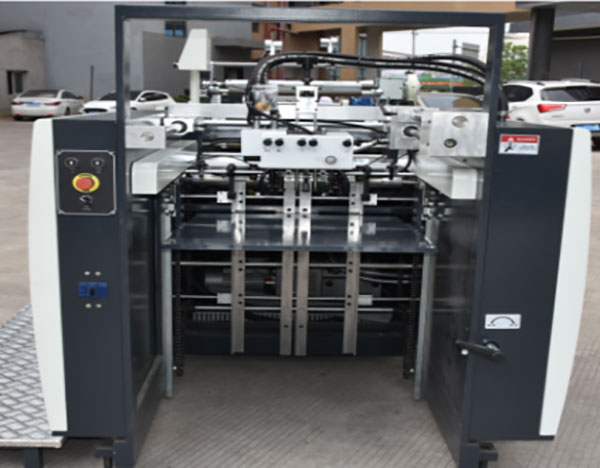

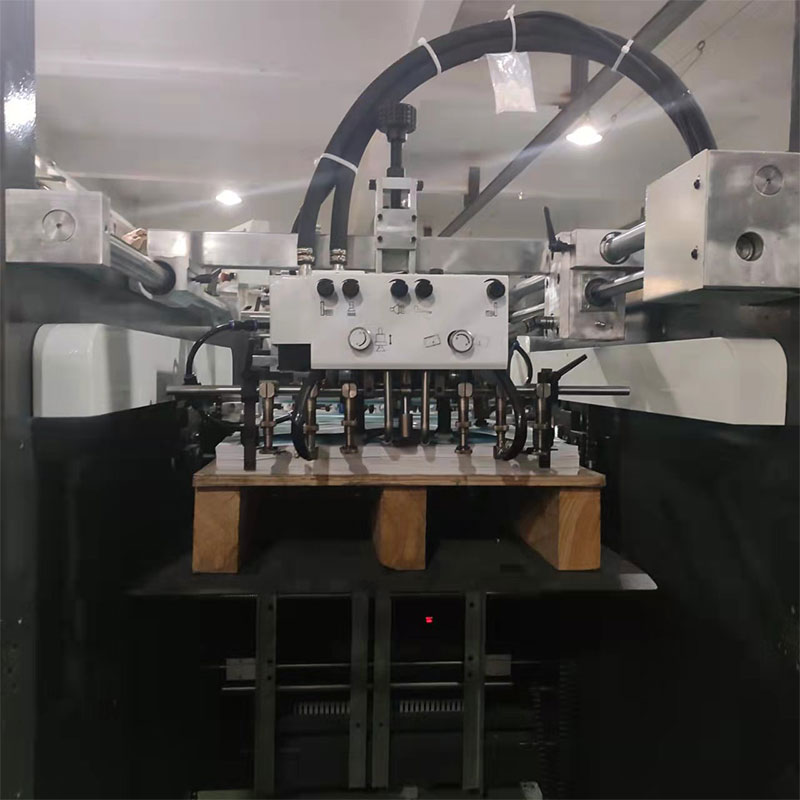

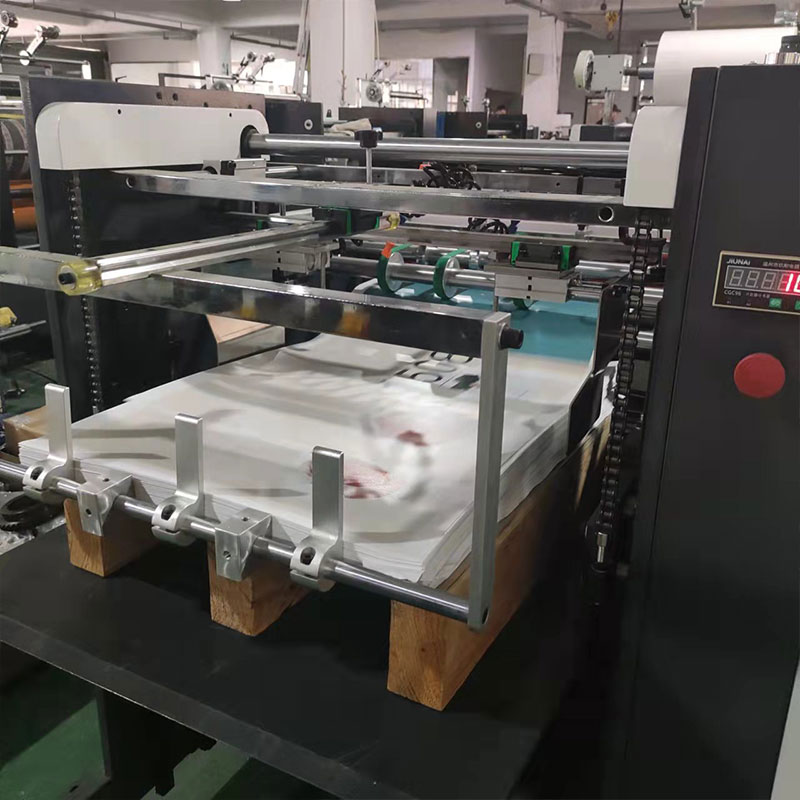

1. Automatikus papír táplálkozási rendszer.

A papír adagoló a lamináló gép fontos része. A papír adagoló funkciója a papírt egyenként, pontosan, folyamatosan és periodikusan elválasztja, és folyamatosan továbbítja a szokásos pozicionálási helyzetbe.

Ennek a gépnek a papír táplálkozási módja a folyamatos papír táplálkozás, amelynek előnyei vannak a nagymértékű automatizálás, a kompakt szerkezet, a jó teljesítmény, a kényelmes működés, a pontos papír etetés és a nagy pontosság előnyei. A papír adagoló fő alkotóelemei közé tartozik a papír tápláló híd, a papír tápláló fej, a rakási táblázat, az emelő rendszer és az átviteli rendszer.

(1) elfogadja az olajmentes vákuumszivattyú légszívó rendszerét;
(2) Magassebességű eltolás adagoló a gyors és stabil működés biztosítása érdekében
(3) Lépési frekvencia -átalakítási sebesség beállítása a papírbejuttatáshoz

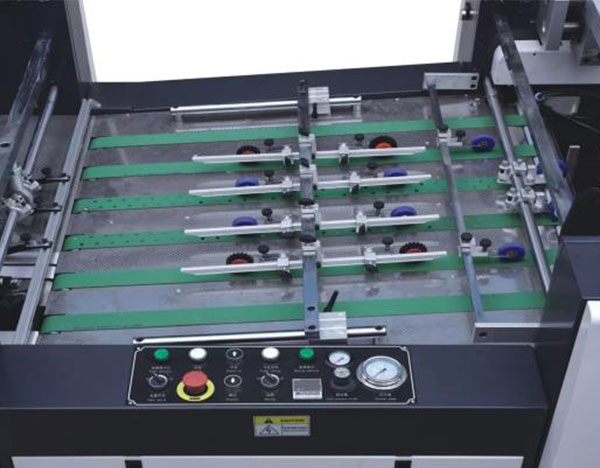

(4) A gyártósorról szóló papír szállító táblázata elhelyezkedik és vákuum szívással továbbítja a sima, ügyes és stabil szállítóhely biztosítása érdekében;
(5) a papír tápláléktáblája fel van szerelve a felső és az alsó határ elleni védekező eszközökkel; Kézi gyors emelés;
(6) a papír táplálóasztalának automatikus feltöltési papír tápláló rendszere van;

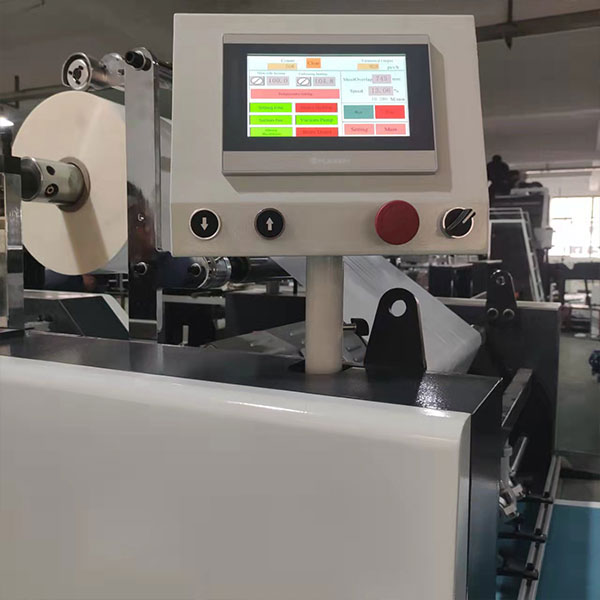

(7) A szervótechnika, a PLC vezérlés és az ember-számítógép interakciós rendszer központosított vezérlés. Papír egymásra rakási hiba ± 2 mm;
(8) Elülső mérőeszköz és oldalsó laikus helymeghatározó rendszer.

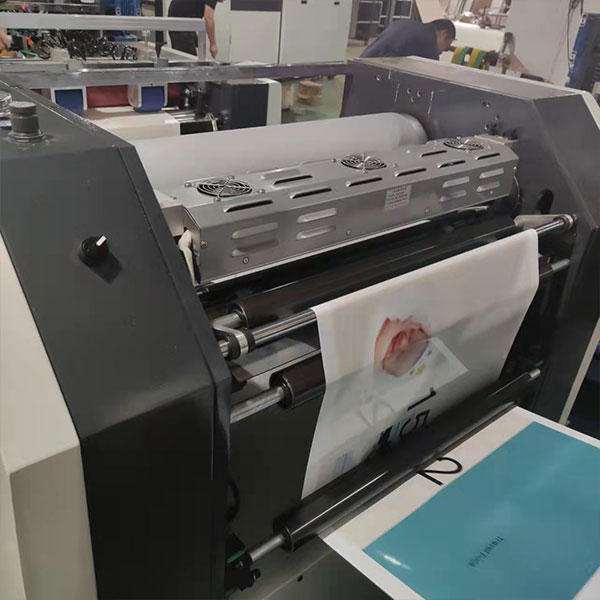

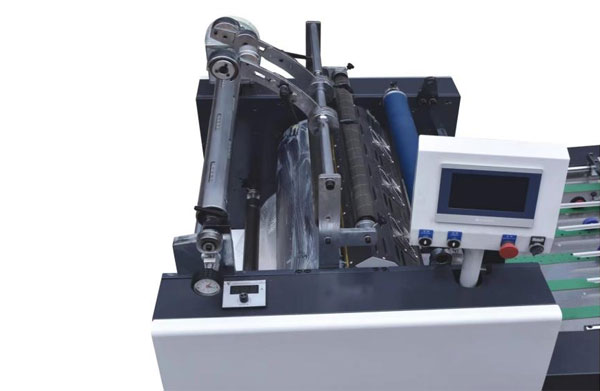

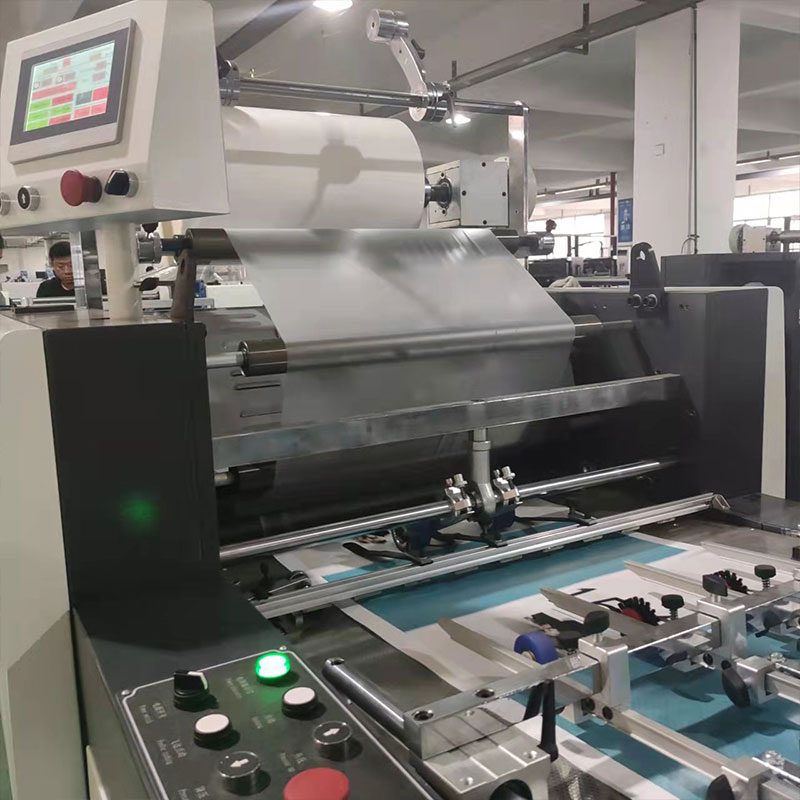

2.A házigazda

(1) az egész gép nagy pontosságú szinkron övet és néhány importált láncátvitelt alkalmaz;
(2) 320 mm -es kompozit fűtőhenger, az elektromágneses változó teljesítmény -fűtési rendszerrel párosítva;
(3) 300 mm-es importált szilikonnyomáshenger, amelynek jó hőmérséklete és nyomásállósága, valamint nem tapadási teljesítmény;
(4) Elektromágneses fűtés

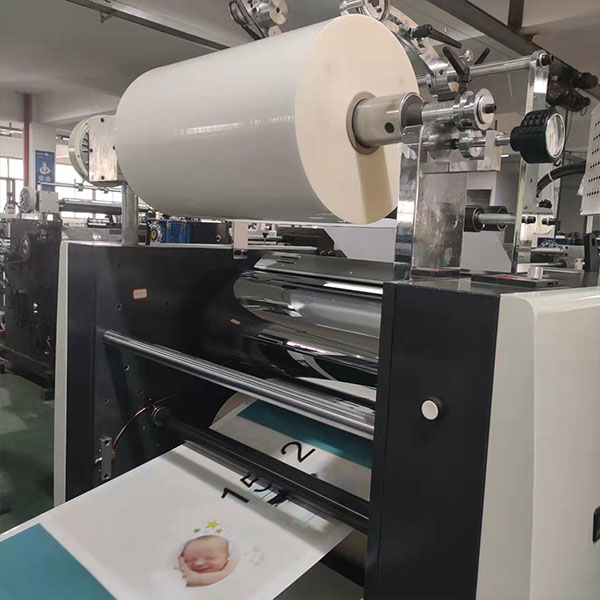

(5) Film egyenes henger
(6) Hőmérsékleti mérő kívül
(7) automatikus hidraulikus nyomás
(8) A rendszer hiányzó és törési rendszere
(9) Anti-debris mágnesbiztonsági eszköz, védje meg a vashengert.

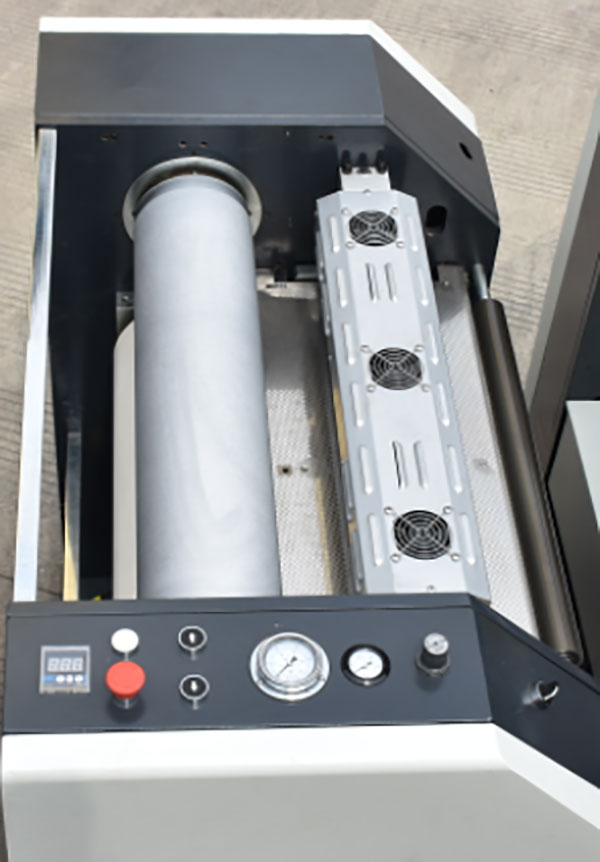

3.Mbossing rendszer

(1) Kiválaszthatja a selyem-, vagy egyéni mintát
(2) Az előkészítés jobbá teszi a hatást
(3) hidegnyomású öntés, több 3D -s jellemző

4. elválasztó rendszer

(1) Vissza perforáló rendszer
(2) Curvei rendszer
(3) pneumatikus perforáló vágó rendszer
(4) rés az elválasztó hengerhez
(5) Az egész gép központosított vezérlőrendszerét fogadja el a pontos pneumatikus törés megvalósításához
(6) mágneses por tengelykapcsoló vezérlése

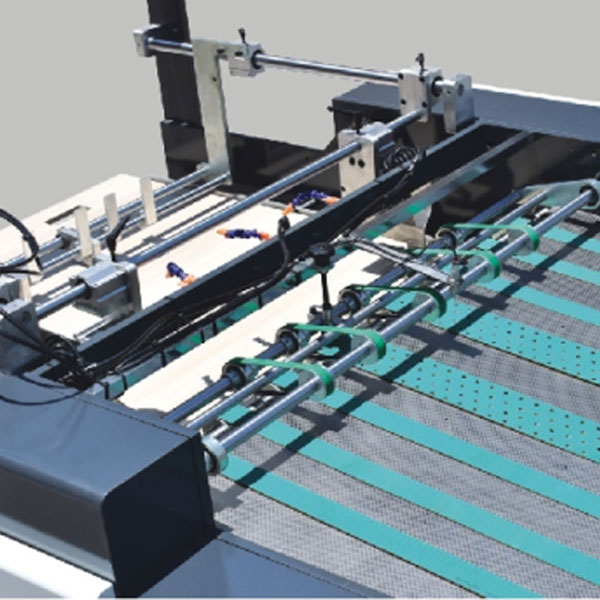

5.Automatikus papírcsomagoló

(1) vékony papír hullámosított papírbemutató rendszer, vákuumszívópapír stabilizáló eszköz a papír stabilizálásához;
(2) A fogadó táblázat kézi gyors emelése
(3) a fogadó táblázat felső és alsó határvédelmi eszközei;
(4) a kézbesítési táblázat automatikus csökkentő eszköze, valamint a papírmegállási és riasztórendszer a szállítás határán;
(5) automatikus papír kumulatív számlálás;
(6) a nagysebességű pneumatikus fotoelektromos papírkészítő rendszert elfogadják, és a papírt pontosan és szépen készítik;

További képek

Fő alkatrészek
